SAIBIN赛滨 智能电源管理器（继电器 嵌入式触控屏）

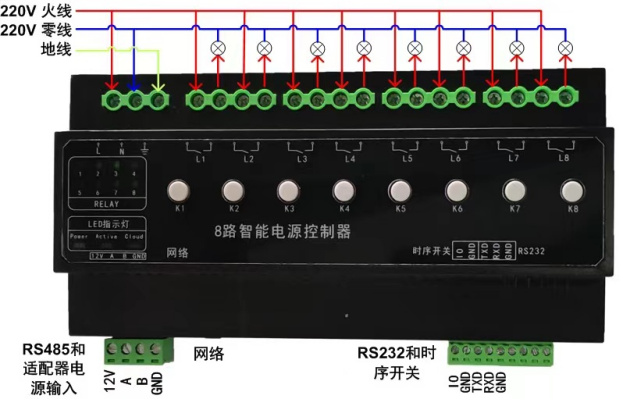

1　导轨式继电器　SAIBIN赛滨　MC-PW8



1、8个模数位；　2、产品支持中控控制；　3、支持移动网远程控制，支持广域网远程控制　4、提供8路23A继电器开关， 每回路可独立控制　5、建议单路接2000 W设备开关；（大于2000W买一个交流接触器，弱电控制强电原理）　6、具备多回路顺序延时启动功能， 避免同时启动造成对电网的冲击； 　7、自带应急开关按键， 方便调试自带应急开关按键，方便调试　8、自带回路状态指示灯，开关状态一目了然； 　9、全面兼容Modbus RTU通讯；RS485串口，RS232, TCP, UDP等控制　10、设备供电电压 24V 0.5A(模块数量多可选配导轨式24V2A可带动5台继电器。 　11、受控回路：8路常开继电器 12、继电器回路开关负载阻性 AC250V/抗浪涌能力达到170A以上　 13、 单路继电器最大切换电流 23A 　14、继电器机械耐久性10000000次 　15、消防接口：干接点信号、DC24V信号 　16、显示界面 11*LED 　17、外观尺寸长*宽*高 144*98*68mm 　18、重量600g

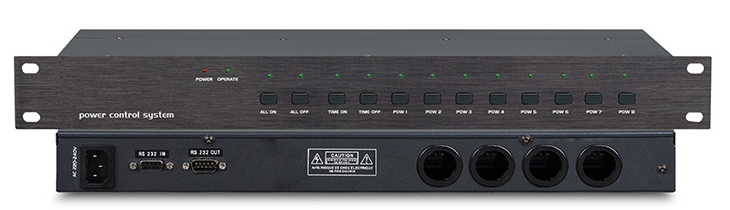

2　电源控制器　SAIBIN赛滨　MC-PWR8



产品描述
　　8口系列是自主开发的新一代可编程8路继电器，支持所有兼容第三方开关量远程控制的设备, 配合强电电源时序控制器，支持机房所有设备的电源管理控制。采用进口工业品质大功率单刀双置继电器，解决继电器吸合力不够产生火花的问题。小电流高电压控制，效能更高、更环保、更安全。
　　标准1U机架式安装(非壁挂式)，方便机柜安装，安全可靠，面板提供手动按键，每个按键旁边具有开关指示灯、电源指示灯、串口接收命令指示灯，使得机器运行状态一目了然，更安全，更方便管理。



产品特点
1．采用高标准工业级CPU芯片，超强抗干扰能力，能通过5KV 快速脉冲干扰(EFT)； 　2．专业RS-232地址码开关方式，可以提供一个RS-232接口控制多台继电器，支持最大520台级联； 　3．PC软件控制，开放式软件平台，具有设备状态反馈显示功能； 　4．设备采用GS-NET及GS-LINK控制协议，选用中控或第三方控制设备需支持GS-NET\GS-LINK控制协议输出； 　5．8路电源插座或开关组件任意组合； 　6．可控制电动幕、电动吊架、电动窗帘、灯光等； 　7．内置八路进口30A大功率继电器模块，每路功率可达6000W； 　8．电源接口端有常开和常闭端公共端和零线端共4个接线柱，可以和其他控制模块做联动功能； 　9．提供每路开关LED状态显示； 　10．面板按键操作，分别每个按键对应一路共12个按键含全开、全关及顺序开、逆序关四个按键。 　11．采用进口24V继电器，解决继电器吸合力不够产生火花问题； 　12．独立100V-220V开关电源供电，增强系统稳定性； 　13．内置时序控制功能，1-8通道间隔1秒吸合，8-1间隔1秒关闭； 　14．高品质、大批量生产，有较高的兼容性和稳定性，有较高的性价比； 　15．本产品是具有高可靠性的智能设备，设计中采用容错技术，并采用了高抗干扰能力的通信接口电路，保证了通信的可靠性，本产品经过高温、低温、抗震、抗压、强电磁干扰、抗静电、365天不断电的试验测试；



产品参数
● 通讯方式 RS-232*2（一进一出支持级联）
● 母RS-232针脚定义 3接收，5接地
● 公RS-232针脚定义 2发送，5接地
● 设备控制级联 520台
● 继电器 大功率单刀双置
● 继电器数量 8个
● 继电器接电端 常开端、常闭端、公共端、零线接电端
● 单路载入容量 30A
● 幕布控制方式 市电桥接控制
● 窗帘控制方式 可选市电桥接控制
● 灯光控制方式 市电桥接控制
● 单路开关指示灯 绿灯常亮
● 电源指示灯 红灯常亮
● 串口接收命令指示灯 绿灯闪烁
● 接线方式 半机盖轻启
● 出线孔位 后置双孔
● 电源范围 AC 180V〜240V
● 安装方式 标准19英寸机柜
● 大小 1U
● 外形尺寸 483*180*44 (W×D×H)
● 重量 2KG

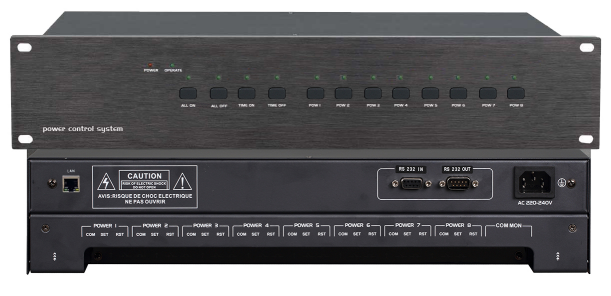

3　电源控制器(带网口)　SAIBIN赛滨　MC-PWR8II



◎ 8路独立强电或弱电开关控制；
◎ 带1路LAN网口，支持TCP/UDP控制；
◎ 可编程逻辑开关动作(互锁、时序开关、同步动作等)；
◎ 采用RS232通讯控制功能，可级连到200台设备；
◎ 表面带红色电源指示和绿色继电器开关指示灯；
◎ 具有手动和中控或电脑软件同时管理功能；
◎ 断电最后一次状态保存功能；
◎ 支持环境灯光的开关控制；
◎ 加载容量 单路 AC250V/30A，DC30V/30A
◎ 配合强电电源时序控制器，支持机房所有设备的电源管理控制；
◎ 支持所有兼容第三方开关量远程控制的设备；
◎ 支持有线触摸屏(墙面/台面)控制
◎ 2U机箱，可下走线，侧走线等多种出线布局，美观大方；

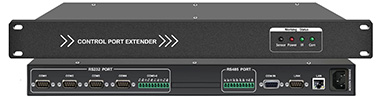

4　串口分配器　SAIBIN赛滨　MC-MF12



◎ 1路RS-232(RS422-RS485选配)输入，8路RS-232加4个RS485串口输出输出；
◎ 通过两颗STM32芯片处理转换数据，速率高不丢码不乱码；
◎ 输入数据可指定切换至8路输出口的任何一路输出；
◎ 通过软件设置主口和8路输出口的波特率；
◎ 可选装一路网络转串口输入；
◎ 协议简单方便编程；
◎ 内置复位键可一键恢默认状态；
◎ 具有断掉记忆功能；
◎ 进行扩展后并不阻碍原本的RS-232端口的继续使用；
◎ 通过面板指示灯，可以清楚观察端口的操作；
◎ 内置工业电源，安全可靠；
◎ 标准19寸机柜安装，1U高度；

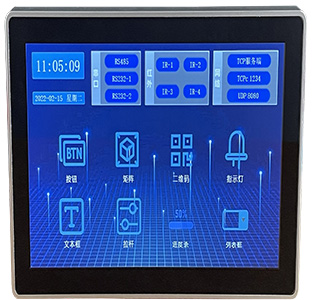

5　4寸有线触控屏　SAIBIN赛滨　MC-04MT



1) 可安装在预埋标准的86底盒
2) 宽电源输入（5-12V直流电）
3) 屏幕采用65K真彩色LCD 3.95寸IPS屏，分辨率为480*480
4) 提供中文触摸面板设计器软件，操作界面可自由编辑；集成调试环境，可以让用户在下载程序之前就先行调试软件，保证控制可靠无误
5) USB下载数据稳定、高速；可用于用户下载工程文件
6) 内置256M bytes资源存储器
7) 内置３路双向串口；1路RS485、2路RS232，提供脚本串口接收中断函数和串口发送函数，可以自由实现脚本控制程序
8) 内置中英文字符；16*16、24*24、32*32
9) 内置虚拟数字、字符键盘；中英文输入法
10) 内置系统按钮（点击左上角或在空白处长按5秒可以弹出），可对背光调节、蜂鸣器开关、串口参数设置、RTC时间设置
11) 支持亮度调节功能
12) 支持跳页和子页容器
13) 支持0-60分钟设置定时待机、触摸唤醒
14) 支持PNG、JPG等常用图像格式
15) 支持控件显示隐藏功能
16) 支持RTC实时时钟模块
17) 支持数值控件（整数、负数）
18) 支持动态文字、图片按钮、样式按钮、图片框、线条、指示灯、文本框、下拉列表、水平进度条、垂直进度条、水平拉杆、垂直拉杆、二维码等控件
19) 支持弹出对话消息框，控件消息响应可配置
20) 支持登陆用户密码保护
21) 支持定时控制功能
22) 能高速运算复杂的脚本程序，提供开放式的可编程控制平台、人性化的中文操作界面

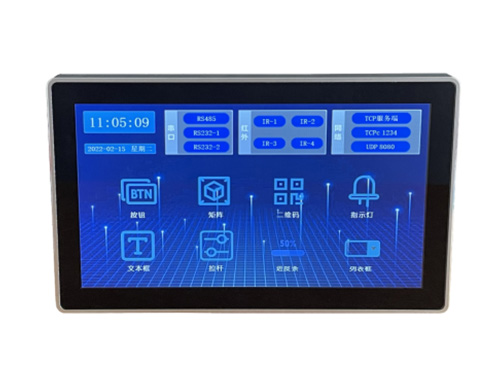

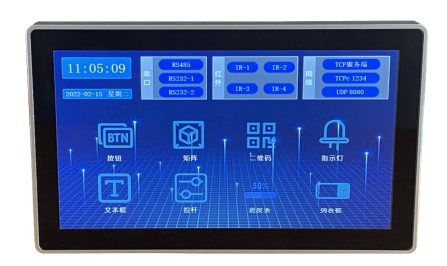

6　7寸有线触控屏　SAIBIN赛滨　MC-07MT



1) 可安装在预埋1–2位标准的８６底盒
2) 宽电源输入（5-12V直流电）
3) 屏幕采用65K真彩色LCD 7寸IPS屏，分辨率为1024*600
4) 提供中文触摸面板设计器软件，操作界面可自由编辑；集成调试环境，可以让用户在下载程序之前就先行调试软件，保证控制可靠无误
5) USB下载数据稳定、高速；可用于用户下载工程文件
6) 内置256M bytes资源存储器
7) 内置３路双向串口；１路RS485、2路RS232，提供脚本串口接收中断函数和串口发送函数，可以自由实现脚本控制程序
8) 内置4路红外发射接口
9) 内置2路IO；提供脚本 IO中断函数，可以自由开发实现脚本控制程序
10) 内置网络接口；可以同时控制多个TCP和UDP设备，提供脚本网络接收中断函数和网络发送函数，可以自由实现脚本控制程序
11) 内置中英文字符；16*16、24*24、32*32
12) 内置虚拟数字、字符键盘；中英文输入法
13) 内置系统按钮（点击左上角或在空白处长按5秒可以弹出），可对背光调节、蜂鸣器开关、串口参数设置、RTC时间设置
14) 支持亮度调节功能
15) 支持跳页和子页容器
16) 支持0-60分钟设置定时待机、触摸唤醒
17) 支持PNG、JPG等常用图像格式
18) 支持控件显示隐藏功能
19) 支持RTC实时时钟模块
20) 支持数值控件（整数、负数）
21) 支持动态文字、图片按钮、样式按钮、图片框、线条、指示灯、文本框、下拉列表、水平进度条、垂直进度条、水平拉杆、垂直拉杆、二维码等控件
22) 支持弹出对话消息框，控件消息响应可配置
23) 支持登陆用户密码保护
24) 支持定时控制功能
25) 能高速运算复杂的脚本程序，提供开放式的可编程控制平台、人性化的中文操作界面
