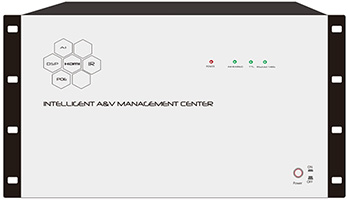

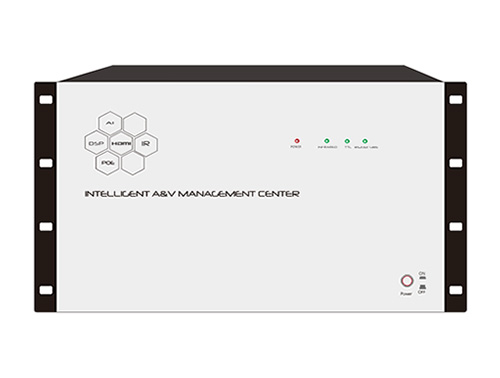

SAIBIN赛滨智能多媒体管控主机 AVC-9000

SAIBIN赛滨智能多媒体管控主机（远程免费编程）AVC-9000





1　多媒体管理平台　SAIBIN赛滨　AVC-9000



产品参数：
交换机支持6口POE 交换机，支持100M数据；



8串口中控主机
1、中控接口采用RJ45网头设计，通过网钳制作网线即可，大大方便工程施工难度。
2、支持TCP/UDP/MQTT、TTL 、IR、RS232、RS485协议。
3、支持网络客户端、服务端设备。
4、支持双向继电器短路输出。
5、数据流指示灯，可直观通过指示灯观察到数据发送。
6、支持平板，手机，电脑管理系统



技术参数：
♦ 支持100M以太网TCP/UDP/MQTT网络通讯协议
♦ 支持TTL控制
♦ 支持RS232/RS485控制
♦ 支持红外控制
♦ 8路短路信号输出控制。
♦ 支持双向干接点控制
♦ 面板具有4个状态指示灯，
♦ 8个双联继电器凤凰端子输出
♦ 支持墙面板控制
♦ 支持手机控制
♦ 支持平板控制



8路音频矩阵
♦ 8路模拟输入、8路模拟输出。（标配不包含DANTE模块，可选配DANTE模块，一个模块4个通道)
♦ 24bit fixed/floating-point DSP 300MHz，96K采样频率，24bitAD／DA转换。
♦ 支持21个场景保存，支持12dB／18dB／24dB／48dB斜率，180相应。
♦ 支持话筒和线路输入，话筒输入灵敏度可调，支持48V幻像电源。
♦ 输入处理器部分包含高切，低切，参量均衡，增益，噪声门，静音，相位，音量编组调节等处理功能。
♦ 输出处理部分包含参量均衡，增益，静音，压缩限幅，相位，延时，音量编组调节等处理功能。
♦ 输入31段PEQ可调，输出10段PEQ可调、增益（Gaina）电平范围：+-18dB,Q值：0.4-128，每段均支持直通（Bypass）。
♦ 所有通道参量均衡的增益、宽带、频率连续可调，类型可选：参量均衡、高低通滤波、peak／low shelf／ High shelf三种模式选择。
♦ 所有输入输出之间可路由选择、自由分配、每个输入输出通道名称可修改，每个通道支持独立的相位调整。
♦ 输入输出增益范围：-60-12dB。
♦ 所有高低切、分频器的类型可选：巴特沃斯、林奎瑞利、贝塞尔斜率。
♦ 输入通道的噪声门阀值、压缩器启动时间、恢复时间连续可调。拐点0-30连续可调，起控电平0-21dB连续可调，起控时间0-2895ms连续可调，释放时间0-2895ms连续可调，
♦ 输出通道的压缩、限幅阀值、比率、启动时间、恢复时间可调。
♦ 输入输出均有延时，延时的最大时间为40ms。
♦ 支持任意通道参数复制功能。



8路视频矩阵（板卡单独配）

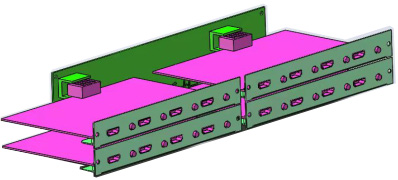

　　插卡式结构设计，采用每张卡4个通道的设计，可灵活配置输入输出信号类型及信号通道数，扩展方便，维护便捷，主机可以同时兼容不同的信号。最高支持3840*2160/30HZ分辨率（选配），默认最高支持分辨率1920*1200/60HZ。



　　可配置HDMI/DVI/VGA/AV/SDI/光纤/网络等不同的输入输出板卡，互不干扰，信号可相互转换，同时传输。数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出；电讯级核心数字交换芯片，具有超强的抗干扰及全天候工作能力；



♦ 带宽：6.75Gbps　增益：0dB
♦ 位时钟抖动：<0.15Tbit ♦ 位上升时间：<0.3Tbit（20%--80%） ♦ 位下降时间：<0.3Tbit（20%--80%） ♦ 最大传输延时：5nS ♦ 可选择
♦ 支持4路HDMI输入
♦ 支持4路VGA输入
♦ 支持4路HDMI输出
♦ 支持4路DVI输出
♦ 主机包含以上板卡4张（任意选配）



8路智能电源管理
1） 8 路电源输出，可时序控制也可独立控制。
2） 30A 大电流输出
3） 输出采用万能插座，满足各种规格需求，才有牛角30A超大电流继电器。
4） 支持无源短路信号控制设备的开关。
5） 支持设备网线级联控制，可实现多台设备级联控制使用。
6） 提供丰富的串口指令集，方便用户实现各种定制化功能
7） 内置滤波器，有效的消除外界的电源纹波干扰。



1、工作电压： AC220V / 50~60Hz
2、最大负载： 30A 6KW
3、单路负载： 15A 3KW
4、可控路数： 8路



2　DNATE卡　SAIBIN赛滨　配套



4进4出DANTE模块
　　支持网络音频传输，在千兆网的交换系统上同时传输1024个双向通道，传输最低延时83.3us，协议支持48KHz和96KHz两种音频采样率，协议采样率最高支持192KHz，数字网络音频卡配置为双标准网络接口，全面支持各种网络音频的远距离传输应用，并具有网络级联交换及热备份功能。

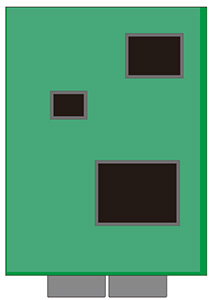

3　无缝带音频分离视频卡（输入输出板卡单价一样）（均为HDMI板卡）

（单价为单张板卡价格） SAIBIN赛滨 配套 “有缝切换，支持4K30HZ和1080P
