（触屏有线手拉手会议系统主控） 视频矩阵高配版

有线手拉手会议话筒系列（触屏有线手拉手会议系统主控） 视频矩阵高配版

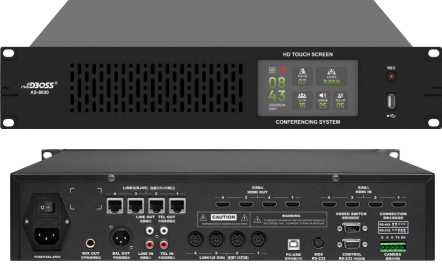

1　有线手拉手会议主机　SAIBIN赛滨　TE-4200　



产品特点
1.采用双系统双备份多路系统单元连接并可备份环形连接，四路8芯专用会议单元连接端口，四路RJ45网线连接口，每路支持30个单元，主席单元可达6个，每台主机可连接128支会议系统单元；
2.可连接扩展中继器，可同时使用多达256支会议系统单元；
3.会议单元采用环形回路接法（1输出1备份输入）时，即使中间连接线或会议单元出故障也不会导致系统死机和瘫痪，确保系统能高效正常使用；
4.会议主机具有RS232接口，会议单元具备全球唯一的序列号，可根据用户需求订制软件连接主机或控制设备，通过配置各种类型的会议设备，可满足多样化的用户需求（选配订制）；
5.配备1.77英寸真彩显示屏，显示系统菜单和主机状态等信息，通过面板导航键盘可对所有会议功能进行集中控制；
6.系统主机具有密码锁屏功能，便于用户管理需求；
7.支持USB录音，高保真WAV格式输出；
8.系统具有自动修复功能，支持线路的热插拔；
9.系统主机至会议单元的最远距离可达到150 米；
10.具有断电自动记忆功能，通电后不需再次设置即可使用，并可还原出厂设置；
11.会议发言模式可选：FIFO（先进先出模式）、FREE（全开放模式）、C-ONLY（主席模式）、i-LIMIT（限制模式）；
12.1 路卡侬音频输出接口，1 路6.35mm音频输出接口，使得系统连接音响系统扩展更加灵活；
13.国际通用宽适配电源设计（AC100-240V 50/60Hz），适用任何国家和地区；



技术参数
1.主机供电：AC 100V-220V 50-60Hz
2.频率响应：20Hz-20kHz
3.信噪比：＞102dBA
4.动态范围：>106dB
5.总谐波失真：≤0.05%
6.录音接口：USB×1
7.中控连接口：RS232×1
8.单元接口：RJ45网络接口×4，圆头DIN-8插座接口×4
9.音频输出：6.35mm插座×1，XLR卡侬插座×1
10.待机功耗：10W
11.最大功耗：350W
12.尺寸：（L×W×H） 483×235×67mm”

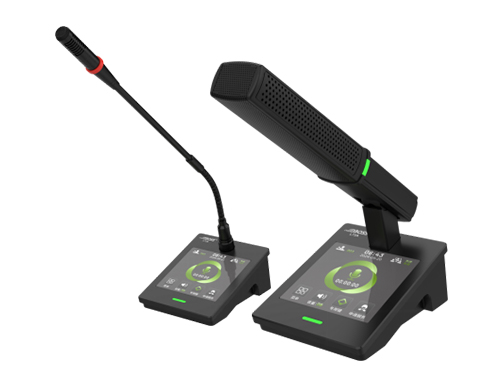

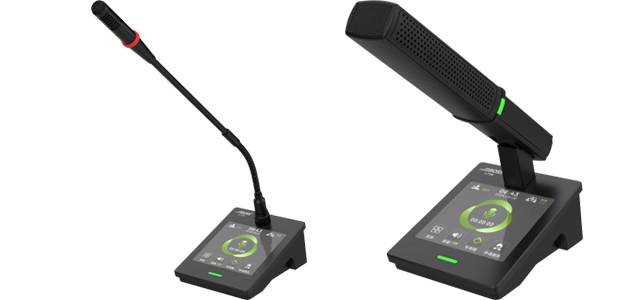

2　有线会议主席单元（长杆/短杆） SAIBIN赛滨　TE-420A



1. ★采用铝合金材质，整体高档庄重，符合现代审美标准
2. 单元为无源设备，由系统主机供电，输入电压为24V，属安全范围
3. 8芯线接口的单元采用T型8芯连线，线材采用全线铝箔、水线屏蔽，大大降低强电磁波对线材的干扰
4. 网线接口的单元采用8类网线，“手拉手”线连接方式，带有两个RJ45接口，并带防止松动夹套
5. 专业高保真电容咪芯，拾音灵敏、语音清晰，带宽达到20Hz~20KHz
6. ★采用铝合金方形麦克风，通过固定接头连接话筒底座，可调俯仰角度，整体稳重，高档大气
7. 电路采用降噪处理，使声音清晰透彻
8. 采用防干扰电路设计，可防止手机等电子产品的干扰
9. ★话筒管体带绿色发言灯环，单元发言时灯环为常亮绿色
10. ★4.0寸触摸屏采用一体触摸镜面，发言与菜单尽在屏中，无机械按键声，寿命长。彩屏启动时会显示精美的开机动画，动画可根据客户的需求进行定制与修改，各页面可加上品牌LOGO。
11. ★会议单元带有双色指示灯,发言时常亮绿色,待机时常亮红色,主机操作时绿色按键灯闪动提示
12. ★4.0寸电容高清IPS触摸屏，显示内容清晰，可以显示正在操作的单元参数、日期时间、发言音量(发言音量可调节)等，清晰了解当前的使用情况
13. ★带屏保功能，可选择3个屏保画面(可定制屏保显示)
14. ★话筒带发言计时功能
15. 采用“手拉手”连接方式，支持热插拔，方便安装和维护
16. ★发言单元可申请茶水、咖啡、纸、笔、呼叫技

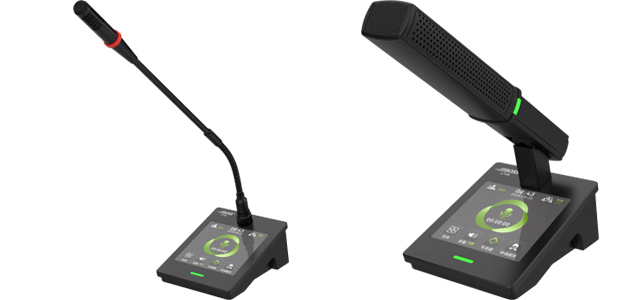

3　有线会议主席单元（长杆/短杆） SAIBIN赛滨　TE-420B



1. ★采用铝合金材质，整体高档庄重，符合现代审美标准
2. 单元为无源设备，由系统主机供电，输入电压为24V，属安全范围
3. 8芯线接口的单元采用T型8芯连线，线材采用全线铝箔、水线屏蔽，大大降低强电磁波对线材的干扰
4. 网线接口的单元采用8类网线，“手拉手”线连接方式，带有两个RJ45接口，并带防止松动夹套
5. 专业高保真电容咪芯，拾音灵敏、语音清晰，带宽达到20Hz~20KHz
6. ★采用铝合金方形麦克风，通过固定接头连接话筒底座，可调俯仰角度，整体稳重，高档大气
7. 电路采用降噪处理，使声音清晰透彻
8. 采用防干扰电路设计，可防止手机等电子产品的干扰
9. ★话筒管体带绿色发言灯环，单元发言时灯环为常亮绿色
10. ★4.0寸触摸屏采用一体触摸镜面，发言与菜单尽在屏中，无机械按键声，寿命长。彩屏启动时会显示精美的开机动画，动画可根据客户的需求进行定制与修改，各页面可加上品牌LOGO。
11. ★会议单元带有双色指示灯,发言时常亮绿色,待机时常亮红色,主机操作时绿色按键灯闪动提示
12. ★4.0寸电容高清IPS触摸屏，显示内容清晰，可以显示正在操作的单元参数、日期时间、发言音量(发言音量可调节)等，清晰了解当前的使用情况
13. ★带屏保功能，可选择3个屏保画面(可定制屏保显示)
14. ★话筒带发言计时功能
15. 采用“手拉手”连接方式，支持热插拔，方便安装和维护
16. ★发言单元可申请茶水、咖啡、纸、笔、呼叫技

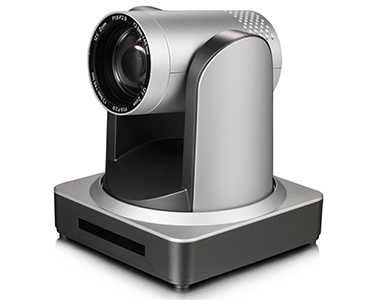

4　会议跟踪高清摄像机　SAIBIN赛滨　DH-UV510A



1、1/2.8英寸500万像素CMOS传感器；输出207万有效像素（1920X1080）；
2、视频信号：1080P60/50/30，1080I60/50、720P60/50/30；清晰度≥1000TVL电视线；
3、镜头：12倍光学变焦，f=3.9～46.8mm，10倍数字变倍；
4、视角：6.3°（窄角）-71°（广角），垂直最大广角43度；光圈F1.8–F2.4
5、支持SM-2D和SM-3D数字降噪，信噪比>55dB，低照度0.5Lux(F1.8, AGC ON)；
6、视频调节支持：亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线等功能
7、视频支持3G-SDI、HDMI、USB2.0、LAN（POE）网口四路视频输出，并且支持1路A-IN音频输入口，1路RS232输入控制口；IP网络支持POE供电、显示、控制多线合一，只连接一根网线实现供电、图像显示、摄像机控制；
8、支持H.265/H.264视频压缩；支持VISCA、PELCO-P/D协议，支持自动识别协议
9、支持AAC、MP3、G.711A 音频压缩，音频输入口为双声道3.5mm线性输入；
10、支持Onvif，GB/T28181，RTSP，RTMP协议，同时支持RTMP推送模式；
11、云台支持255个预置位，水平速度：60°/秒，俯仰速度：30°/秒；
12、水平转动角度±170度，垂直-30度～+90度；
13、转动速度：水平0.1 ～60°/秒，垂直0.1～30°/秒；
14、支持RTP组播模式，支持网络全命令VISCA控制协议；
15、支持登陆浏览器IP网页本地存储；网络口支持远程升级，远程重启，远程复位；
16、支持调用预置位过程图像实现视频冻结功能；支持低功耗休眠/唤醒休眠功耗低于400mW。
17、支持重力感应功能，设备吊装时图像自动翻转，无须手动设置。”
