无线手拉手会议话筒系列（短杆/长杆）不带跟踪



1　无线手拉手会议主机　SAIBIN赛滨　WP-2200



系统描述：
　　本系统是一套工作于UHF频段的无线会议系统，全数字控制，具多种发言模式，具有视像跟踪功能。具有可以连接中控功能，整个系统菜单全中文操作，可靠性强,采用UHF射频技术，使用距离远,抗干忧能力强。语音信号无延时.安装极简便，是会议工程安装首选。



系统功能特点：
1.系统采用教字与模拟电路技术结合，高保真线路设计，可产生高音质效果。
2.采用FM调频实现声音信号传输，高保真，信噪比高，无声音延时。使用独有的新型防啸叫单指向高灵敏度电容咪芯，使会议声音几近完美。
3.音频信道和控制信道皆采用无线方式传送，无需铺设电缆，信号覆盖范园内可任意移动，使会场布置便捷灵活。
4.针对会议应用独立研发的数据通信算法，使信号范围内，系统响应速度不受列席单元多少影响。用户可在系统容量内灵活增减列席单元。
5.系统主机具有4种会议模式：先进先出；限时发言；限制发言；主席专用模式，在同一环境下最多同时使用20套。每套可以支持256个单元使用。可根据应用场景设置1-4个同时发言人数。
6.系统主机语音通讯内置20编组可调. 每个编组有4个独立语音工作电路. 在遇到射频干忧时,可轻松改变系统工作频率,避免了干忧影响。
7.系统主机具有一键关闭所有单元电源的功能，在日常使用中,会议完毕后无需人工关闭单元电源的操作。
8.系统主机可直接连接摄像机，原厂提供的摄像机位点控制软件为全中文界面,可容易实现会场列席单元的视像跟踪功能。
9.超低功耗，列席单元采用3节高性能碱性电池供电，能持续10小时的发言时间和约28小时的待机时间。



系统数据控制通讯指标
数据通讯方式：UHF无线方式(双向通信）
频率范围：422.4MHz – 438.4MHz
调制方式：FSK
接收灵敏度：-100dBm
辐射功率：≤+6dBm
频率偏差：<0.002 数据速率：100KBPS 传输距离：80米



系统参数指标
语音通讯频率：640-700MHz
调制方式：FM
频率响应：50Hz-15KHz
信号源灵数度：-104dBm
声音输出大小：6.35混合输出250mV，卡龙平衡输出140mV
失真度：<1% 信噪比：90dB 工作电压：DC12-18V 工作电流：500mA 工作温度：-10℃ - 45℃ 工作距离：40-80米(视使用环境) 主控机尺寸( W×H×D )：485mm×100mm×355mm 主控机重量：5.5 kg 语音射频天线：标配2条3米的带磁性吸盘式外置600-700MHz天线 数据控制天线：标配1条3米的带磁性吸盘式外置433MHz天线"

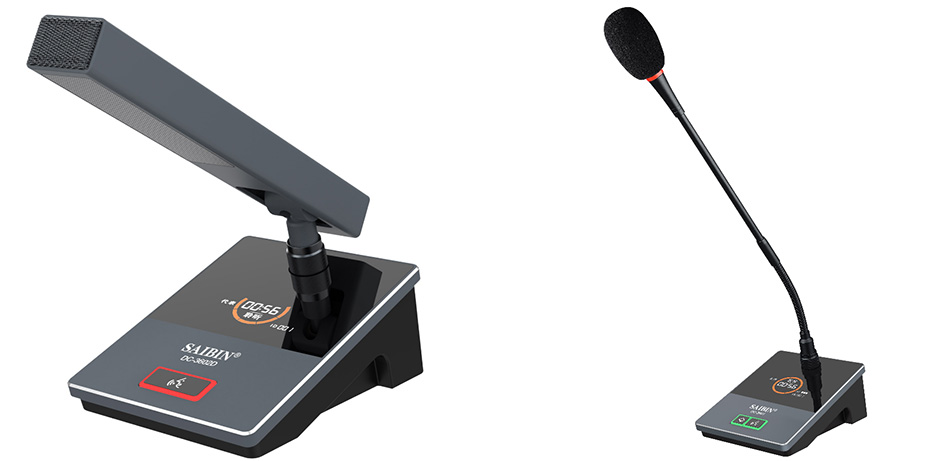

2　无线会议主席单元（锂电池款） SAIBIN赛滨　WP-220A



通信方式：UHF无线，频率范围：500MHz-950MHz
自带有超大2.4寸TFT彩色显示器显示会议模式
信号覆盖范围：室内半径60米
参考讲话距离:20cm–50cm
超低功耗，列席单元大于10小时的连续发言时间和大于20小时的待机时间；5号普通电池或厂家原配镍氢电池均可使用。配套的智能充电器，有效保护电池，延长电池使用寿”





3　无线会议代表单元（锂电池款） SAIBIN赛滨　WP-220B



通信方式：UHF无线，频率范围：500MHz-950MHz
自带有超大2.4寸TFT彩色显示器显示会议模式
信号覆盖范围：室内半径60米
参考讲话距离:20cm–50cm
超低功耗，列席单元大于10小时的连续发言时间和大于20小时的待机时间；5号普通电池或厂家原配镍氢电池均可使用。配套的智能充电器，有效保护电池，延长电池使用寿”





4　24口USB充电箱（锂电款/USB接口）　SAIBIN赛滨　WP-UD24



系统功能概述
1. 本产品是为专业数字麦克风单元而设计的新一代充电箱。工业级的用料和做工，坚固耐用。专为带有充电功能的麦克风单元充电使用。
2. 该产品使用通用的 100-240V、50-60HzVAC 输入，先对插入的设备进行智能判断，以其适合的充电级别的最大速度给电池充电，然后切换到维持充电模式，以保持最大的充电量。
3. 机身外壳结合金属精细的工艺，铝合金面板极氧化处理工艺，黑配色，外观沉稳大气。
4. 24 通道充电接口，可同时对 24 台话筒单元进行充电工作，充电电流为 1000mA,充电电池容量为 2500mA/H，充电时间约 5 小时充电完成 。
5. 每通道独立短路保护，搭载智能充电管理保护芯片具短接自动切断输出自动恢复保护功能，输入、输出过流、欠压保护，智能恒流输出，自动
识别充电设备，充电箱长时间工作也能处于稳定的工作状态，为电池充电保驾护航，充电过程安全可靠。
6. 具有防撞式船型开关增加了保护按钮的壳体,起到防止误碰撞的效果。
7. 2.6 寸 LCD 液晶实时显示电压，开关状态一目了然，电压输入高低可视化
8. EIA 标准 1U 机架式机箱，支持机柜安装”

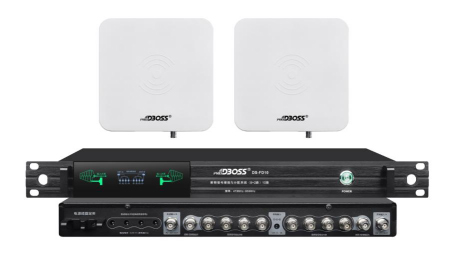

5　天线放大器（主机*1，天线*2）　SAIBIN赛滨　AP-FD10



1.有效工作频率为400MHz-950MHz，信号增益+2dBm到+12dBm可调。
2.基本兼容市面上大部分品牌UHF频段无线麦克风接收机工作使用。
3.在天线板安装了高效的强滤波电路，有效过滤与隔离了工作范围外的干忧信号的输入。
4.在天线板加入了高性能的高频增益芯片，可对话筒信号进行无损的增强与补偿。
5.系统分配主机提供了8 + 2路稳定高质量信号输出（可多机级联增路）。
6.系统分配主机提供了4路稳定的DC电源输出，专为话筒接收机供电。（每路负载12V/1A)。
7.所有同轴电缆线材为5层结构的带屏蔽铝箔的高频铜芯专用线。
8.系统提供两个可伸缩与转向调节的天线板金属安装支架。
9.定向天线翼板与增益强波器控制电路巧妙一体化设计，结构更简洁耐用。
10.天线翼板电路工作部分由防淋雨防晒的金属外壳提供长效的保护，适合户外长期固定安装。
11.系统主机设计有系统连接状态指示灯，当天线板正常安装并工作的时候，指示灯长亮。
12.天线翼板设计有连接状态指示灯，当与系统主机正常连接并工作的时候，指示灯长亮。



分配主机参数：
高频信号输入：2路BNC输入
适用频带范围：400~950MHz
输入截断点：+32dBm
RF输出端增益：+1.0dB±1dB
输出/入增益：+1.0dB±1dB
输出端隔离度：>18dB在400~1000MHz
输出/入阻抗：50Ω
天线输出接头：BNC插座
天线输入接头供电：+8.0V DC / 200mA
电源供应：12~15V DC
消耗电流：约200mA/12V DC 输入
尺寸(mm)：482(长) × 200(宽) × 45(高)
注：各项规格如有误差，以实际产品为依据”
