无线手拉手会议话筒系列（短杆）视频跟踪功能

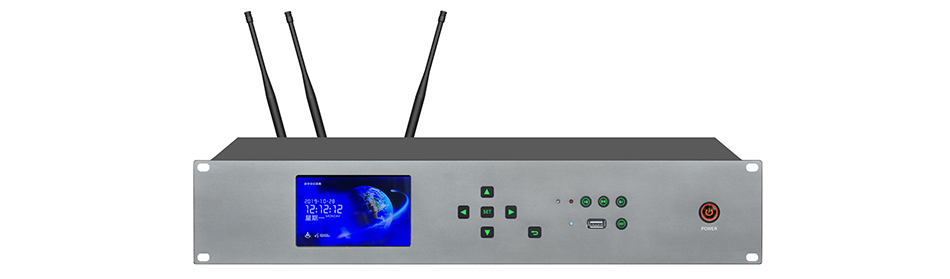

1 无线手拉手会议主机 SAIBIN赛滨 SE-8200



　　本系统是一套基于UHF频段的全数字通讯控制无线会议系统，具有多种会议模式，发言人数可达4人，可连接控制高清摄像机实现会议视像跟踪功能；列席单元供电使用5号电池，既方便又环保；本系统操作简便、直观而易用，无需一切的现场调控，只需要打开电源就足够，如此商务、轻巧、强劲的无线会议系统便由此诞生。



功能特点
★无线方式实现所有功能，摆脱繁琐的电缆铺设，信号覆盖范围内可任意移动，轻松便捷布置会场。
★系统具有一键扫频功能，通过扫描使用环境，自动选择无干扰频段，并内置发言通道监控功能，可实时查看干扰信号强度以及有效信号强度。
★内置多种传感器，无线侦测、无线调控、无线匹配、无线加密、无线自动管理，无需任何辅助即可帮您工作顺利完成。
★雷达选频自动同步工作，列席单元在同一地址码时，主控机更换通讯频道，所有列席单元自动跟随同步，免除需专业人员的调试安装。
★主控机支持无限个列席单元，同时发言人数可达4人，可按实际会议需求设定人数。
★主控机发言模式设有先进先出、主席模式、限制模式，申请模式等
★主控机支持中控控制，话筒单元具有开、关话筒发码功能。
★主控机可以发起编写单元ID地址，可按需增减单元数量，灵活方便，告别编址繁琐。
★主控机具有一键关闭所有会议单元的功能，省去人工手动关闭单元电源的操作。
★列席单元无缝接入，随时更换或增加列席单元，无需中断会议进程。
★内置均衡器，对系统输出的信号进行调整，以满足不同的会场场合。
★独创天线切换接收信号方式，通过拨动开关选择天线端口使用常规天线或使用天线放大器接收板，自带天线供电，免除增加外置设备，增加无线距离及无线传输的稳定性，适应各种特殊会场环境。
★人性化功能：高清人声还原、、超指向性角度60°、声音探测、独有续航供电、拒绝干扰、无线语音分配、无线视像追踪。
★4.5寸TFT真彩显示屏，分级菜单设计，使操作简明方便。且有诸多如电量显示和欠压警告，频率信道、信号指示和工作状态等功能。
★主控机可与摄像头直接实现接控制，信号远距离传输，不受干扰，可控制、保存摄像头预设定位。
★主控机自带视像跟踪功能，内置一个摄像头接口，配合视像切换器，最多可接入6个摄像头同时配合使用，也可结合中控主控机实现视像跟踪功能。
★主控机采用全金属结构设计，庄重大方，线路与外壳都加强了与地线的连接，保证具备可抗静电8000V的能力；
★符合GB/T17618-1998标准；列席单元采用金属材质加上新颖的外型设计，内置天线，美观得体；
★主控机带USB录音模块，可实现录制会议内容，自动生成格式文件保存；
★主控机采用标准2U设计，稳重坚固，可安装在19英寸标准机柜。
★支持PELCO P/D，SONY EVID70 RS-422/RS-232/RS-485摄像头协议
★支持高清视频切换，并带有外接RS232视频切换协议端口支持连接高清视频矩阵切换视频。



主控机技术指标：
载波频段：UHF640MHz-690MHz　调制方式：FM　工作有效距离：60米　震荡方式：PLL相位锁定频率合成　灵敏度：在偏移度等于25KHz,输入6dBv时，S/N>60dB　频带宽度：30MHz　偏移度：±45KHz　综合信噪比S/N：>105dB
综合T.H.D：<0.7%@1KHz　综合频率响应：45Hz-18KHz±1dB　供电：AC220 40W　输出插座：XLR平行式及6.3不平行式插座

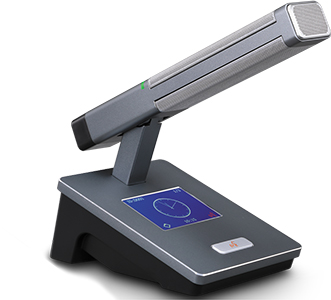

2 无线会议主席单元（长杆/方杆） SAIBIN赛滨 SE-820A



TFT真彩高清显示，分级菜单设计，使操作简明方便。内置干涉管小振膜电容咪芯。内置大容量锂电池，每支话筒单元配有专用充电器。超低功耗，列席单元大于8小时的连续发言时间和大于20小时的待机时间。且有诸多如电量显示和欠压警告，频率信道和信号指示等功能。内藏式天线，美观实用。话筒电子音量调节，具有一键防咳静音功能。主席单元不受任何限制随时关闭代表单元，充分显示优先发言权。



规格参数
通信方式：数字无线方式（双向）　　信道数： 6通道（2000ID）　　频率范围：频率段在500MHz — 980MHz 范围内可供选择　　信号覆盖范围：室内半径80米指向特性： 心形单指向性
频率响应 ：30-18,000 Hz　　高通滤波： 80 Hz, 18 dB/octave　　开通灵敏度： -40 dB (10.0 mV) 以 1V 于 1 Pa　　输出阻抗： 250 欧姆　　最大承受声压： 127 dB 声压, 1 kHz 于 1% T.H.D.　　动态范围 (典型)： 102 dB, 1 kHz 于最高声压　　讯噪比： 62dB, 1 kHz 于 1Pa　　供电直流： 3.7-5V DC　　尺寸：140mm*110mm*60mm　　杆长：240MM方管短杆　　参考讲话距离：30cm–50cm





3 无线会议代表单元（方杆） SAIBIN赛滨 SE-820B



TFT真彩高清显示，分级菜单设计，使操作简明方便。内置干涉管小振膜电容咪芯。内置大容量锂电池，每支话筒单元配有专用充电器。超低功耗，列席单元大于8小时的连续发言时间和大于20小时的待机时间。且有诸多如电量显示和欠压警告，频率信道和信号指示等功能。内藏式天线，美观实用。话筒电子音量调节，具有一键防咳静音功能。主席单元不受任何限制随时关闭代表单元，充分显示优先发言权。



规格参数
通信方式：数字无线方式（双向）　　信道数： 6通道（2000ID）　　频率范围：频率段在500MHz — 980MHz 范围内可供选择　信号覆盖范围：室内半径80米指向特性： 心形单指向性　　频率响应 ：30-18,000 Hz　　高通滤波： 80 Hz, 18 dB/octave　开通灵敏度： -40 dB (10.0 mV) 以 1V 于 1 Pa　输出阻抗： 250 欧姆　　最大承受声压： 127 dB 声压, 1 kHz 于 1% T.H.D.　　动态范围 (典型)： 102 dB, 1 kHz 于最高声压　　讯噪比： 62dB, 1 kHz 于 1Pa　　供电直流： 3.7-5V DC　尺寸：140mm*110mm*60mm　　杆长：240MM方管短杆　　参考讲话距离：30cm–50cm”

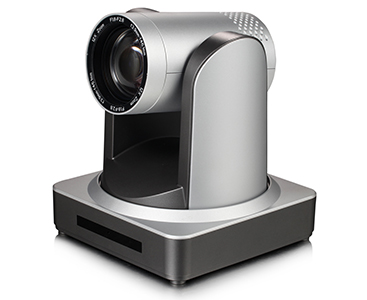

4 会议跟踪高清摄像机 SAIBIN赛滨 DH-UV510A



1、1/2.8英寸500万像素CMOS传感器；输出207万有效像素（1920X1080）；
2、视频信号：1080P60/50/30，1080I60/50、720P60/50/30；清晰度≥1000TVL电视线；
3、镜头：12倍光学变焦，f=3.9～46.8mm，10倍数字变倍；
4、视角：6.3°（窄角）-71°（广角），垂直最大广角43度；光圈F1.8–F2.4
5、支持SM-2D和SM-3D数字降噪，信噪比>55dB，低照度0.5Lux(F1.8, AGC ON)；
6、视频调节支持：亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线等功能
7、视频支持3G-SDI、HDMI、USB2.0、LAN（POE）网口四路视频输出，并且支持1路A-IN音频输入口，1路RS232输入控制口；IP网络支持POE供电、显示、控制多线合一，只连接一根网线实现供电、图像显示、摄像机控制；
8、支持H.265/H.264视频压缩；支持VISCA、PELCO-P/D协议，支持自动识别协议
9、支持AAC、MP3、G.711A 音频压缩，音频输入口为双声道3.5mm线性输入；
10、支持Onvif，GB/T28181，RTSP，RTMP协议，同时支持RTMP推送模式；
11、云台支持255个预置位，水平速度：60°/秒，俯仰速度：30°/秒；
12、水平转动角度±170度，垂直-30度～+90度；
13、转动速度：水平0.1 ～60°/秒，垂直0.1～30°/秒；
14、支持RTP组播模式，支持网络全命令VISCA控制协议；
15、支持登陆浏览器IP网页本地存储；网络口支持远程升级，远程重启，远程复位；
16、支持调用预置位过程图像实现视频冻结功能；支持低功耗休眠/唤醒休眠功耗低于400mW。
17、支持重力感应功能，设备吊装时图像自动翻转，无须手动设置。”
