SAIBIN赛滨 录播系统

录播系统





1　会议高清录播主机-4路 SAIBIN赛滨　TS-4000



产品介绍
全自动四机位录播系统采用一体化硬件设备，高度集成内嵌高清视频采集模块、录制模块、直播模块、图像识别跟踪模块、导播切换模块、图像分割及拼接模块、本地回显输出模块，实现视频直播、智能导播、高清录制、触屏操控、图像识别跟踪等功能。



产品特点
■ 标准1U机架式设备，包含:录制、直播、回放、导播管理、智能切换、自动合成存储、视音频编码等功能于一体；
■ 视频接口：4个HDMI高清输入；1路HDMI高清视频输出。
■ 音频接口：1路3.5mm音频输入，1路3.5mm线路输出；1路凤凰端子线路输入，1路凤凰端子线路输出；2路MIC输入；
■ 视频格式可录制MP4格式、TS格式、FLV三种格式。编码格式：标准H.264，H.264+、H265，音频AAC；可以通过本机回放和网页下载。
■ 控制接口：1路485控制，2路232控制，支持外接控制键盘及中控，最多可以控制4个高清会议摄像机；
■ 支持开机自动录制，关机自动停止；录制文件自动保存到本机硬盘；
■ 具备 本地导播 和WEB导播两种导播方式；支持本地U盘录制文件下载及WEB录制文件下载两种录制文件拷贝方式；
■ 支持最大输入为1080P/30/50/60HZ全高清视频同时采集处理，包括4路摄像机视频信号、1路网络摄像机信号、超多路场景信号的同时采集的录制；
■ 编码码流：48Kbps~10Mbps可调，网络直播：网络流媒体实时直播，网络接口：802.3ab 1000Base-T千兆网络接口，
■ 内置1TB硬盘（最高支持8T），用于节目的长时间录制，
■ 支持录制完成后自动保存至录制主机，并生成下载列表,或者保存到远程存储设备上可进行选择保存设置。
■ 支持控制4个高清会议摄像机，每个摄像机支持设置8个预置位，每个预置位具有远景、中景、近景；摄像机预置位只要将当前图像拖动到预置位编号即可；
■ 支持一键开启直播推流，推流码流可设置。
■ 内置多种分屏预设值，支持2分屏、3分屏、4分屏；分屏图像支持手动拖动修改；
■ 支持音频信号输入、输出音量调节，支持一键音频信号输出，支持自带背景音乐；支持音频电平信号指示显示；
■ 录播主机支持SIP协议，支持两台录播主机高清互动，支持与其他视频会议平台对接；
■ 支持自定义是否需要开机密码，支持用户名和密码修改；
■ 主机采用满足潮湿环境下12V 5A低压安全供电电压，且整机功率小于或等于48W。
■ 30米HDMI线高清图像稳定清晰。



技术参数
■ 工作环境温度：环境温度：5℃～40℃
■ 工作环境湿度：相对湿度：20%～80%相对湿度，无结露
■ 输入电源：～220V 50Hz
■ 机器尺寸:484x205x45mm
■ 重量:6Kg

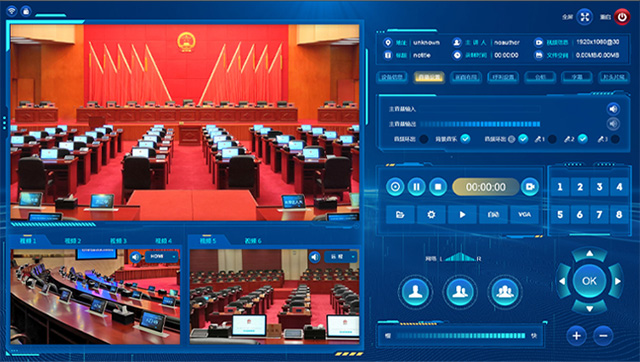

2　嵌入式智能导播系统软件（系统操作软件）　SAIBIN赛滨　TS-400



1、为嵌入式导播管理系统，内置于录播主机中，须基于B/S架构，兼容IE等浏览器。
2、支持手动、全自动导播。支持智能画面切换技术。预先定义情景逻辑，设置相应参数，系统在教师视频、学生视频、板书视频、计算机画面之间自动进行智能切换，无需人工干预即可实现。
3、录制方式支持人工导播切换控制或与自动跟踪系统无缝组合，实现全自动录制。
4、B/S架构导播平台，集视频观看、视频切换、云台控制、音频设置，直播、录制等控制、特技效果、LOGO校徽，并在一个IE页面中显示。
5、支持1080P高清和D1标清格式或者1080P高清和720P标清格式同时传输，适应不同网络状况的直播和录制要求。
6、支持按课程表约定录制，在录制过程中可调节结束时间。
7、支持后期编辑，对生成的文件可进行剪切、修改、可添加片头片尾，可设置课程信息等功能。
8、支持硬盘存储、网络存储、U盘存储。
9、嵌入式系统，基于B/S架构。内置于录播主机中，兼容IE等主流浏览器。





3　一键式中控面板（方便老师控制录播主机）　SAIBIN赛滨　TS-40



1：波特率9600bps，校验位NONE，数据位8，停止位 1 。
2：串口线采用交叉接法。
3：有十六键：
4：5V直流供电
5：电容感应触摸按钮
6：机器各工作状态时为蓝灯亮
7：录像/停止切换，在录像时蓝灯亮，停止时红灯亮，录像时按会切换为停止，再按会切换为录像。
8：可控制录播主机做主画面切换，分频模式，U盘存储或者硬盘存储方式选择。





4　双目跟踪摄像机　SAIBIN赛滨　M-TC100　学生全景、跟踪摄像机



1、两路HD-SDI高清、两路标清视频同步输出；　2、1/2.8” COMS 300百万像素，支持全高清1080/60P到标清的多格式视频输出嵌入式高速处理器，采用业界领先的人体检测和智能跟踪图像分析算法锁定跟踪目标；　3、目标跟踪不局限于讲台区域，不受教室大小、环境或阶梯教室限制，目标走到学生区域也可以保持跟踪，跟踪区域可以覆盖全教室，无需外接辅助摄像机，且教师无需佩戴任何传感器；　4、跟踪抗干扰能力强，即使目标长时间静止（至少20分钟以上静止）也能始终锁定跟踪目标，不跟踪其它运动目标；　5、跟踪和屏蔽区域可自行设定，屏蔽区域至少7个以上；　6、支持RS-485、RS-232控制，支持PELCO-P/D、VISCA协议；　7、目标出现、丢失等切换码可自定编辑代码与录播主机通讯；　8、老师在讲台区域及走下讲台均能锁定跟踪，不被其它目标干扰，目标消失后可自定义回归到设定区域；　9、板书定位识别功能，老师板书时能给特写，清楚拍摄板书书写内容，板书结束时系统自动切换到老师（学生）画面；

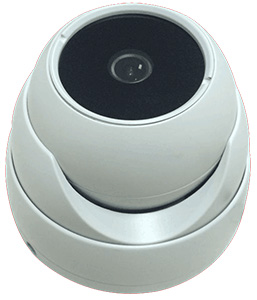

5　板书定位半球 SAIBIN赛滨　TS-TC100-1



1、1/2.8”Exmor CMOS传感器 300万像素；　2、支持全高清1080/60P到标清的多格式视频输出内置OSD操作菜单；　3、20倍光学，12倍数字；　4、支持桌面安装、吸顶安装、壁挂安装，吊杆安装四种安装方式；





摄像头

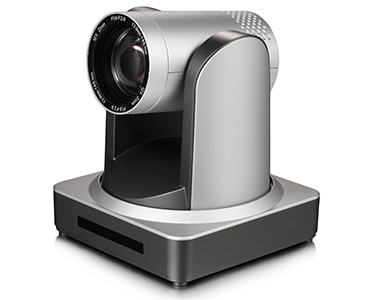

1　高清会议摄像机　SAIBIN赛滨　LC-3800K-20



1、1/2.8英寸500万像素CMOS传感器；输出207万有效像素(1920X 1080)；
2、视频信号：4K1080P60/50/30/25，1080I 60/50、720P 60/50/30；清晰度≥1000TVL电视线；
3、镜头：20倍光学变焦，f=5.5～110mm，10倍数字变倍；
4、视角：3.3°（窄角）-54.7°（广角），光圈F1.6–F3.5
5、支持SM-2D和SM-3D数字降噪，信噪比>55dB，低照度0.5Lux(F1.8, AGC ON)；
6、视频调节支持：亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线等功能
7、视频支持3G-SDI、HDMI、USB2.0、LAN（POE）网口四路视频输出，并且支持1路A-IN音频输入口，1路RS232控制口（环通），1路485控制口；IP网络支持POE供电、显示、控制多线合一，只连接一根网线实现供电、图像显示、摄像机控制；
8、支持H.265/H.264视频压缩；支持VISCA、PELCO-P/D协议，支持自动识别协议
9、支持AAC、MP3、G.711A 音频压缩，音频输入口为双声道3.5mm线性输入；
10、支持Onvif，GB/T28181，RTSP，RTMP协议，同时支持RTMP推送模式；
11、云台支持255个预置位，水平速度：60°/秒，俯仰速度：30°/秒；
12、水平转动角度±170度，垂直-30度～+90度；
13、转动速度：水平0.1 ～60°/秒，垂直0.1～30°/秒；
14、支持RTP组播模式，支持网络全命令VISCA控制协议；
15、支持登陆浏览器IP网页本地存储；网络口支持远程升级，远程重启，远程复位；
16、支持调用预置位过程图像实现视频冻结功能；支持低功耗休眠/唤醒休眠功耗低于400mW。
17、支持重力感应功能，设备吊装时图像自动翻转，无须手动设置。

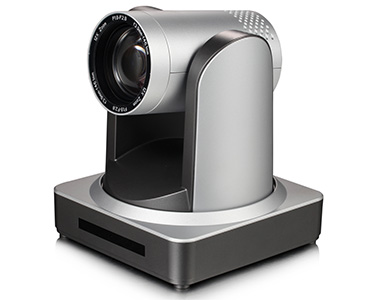

2　高清会议摄像机　SAIBIN赛滨　LC-3800K-12



1、1/2.8英寸500万像素CMOS传感器；输出207万有效像素（1920X1080）；
2、视频信号：1080P60/50/30，1080I60/50、720P60/50/30；清晰度≥1000TVL电视线；
3、镜头：12倍光学变焦，f=3.9～46.8mm，10倍数字变倍；
4、视角：6.3°（窄角）-70.4°（广角），垂直最大广角43度；光圈F1.8–F2.4
5、支持SM-2D和SM-3D数字降噪，信噪比>55dB，低照度0.5Lux(F1.8, AGC ON)；
6、视频调节支持：亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线等功能
7、视频支持3G-SDI、HDMI、USB2.0、LAN（POE）网口四路视频输出，并且支持1路A-IN音频输入口，1路RS232输入控制口；IP网络支持POE供电、显示、控制多线合一，只连接一根网线实现供电、图像显示、摄像机控制；
8、支持H.265/H.264视频压缩；支持VISCA、PELCO-P/D协议，支持自动识别协议
9、支持AAC、MP3、G.711A 音频压缩，音频输入口为双声道3.5mm线性输入；
10、支持Onvif，GB/T28181，RTSP，RTMP协议，同时支持RTMP推送模式；
11、云台支持255个预置位，水平速度：60°/秒，俯仰速度：30°/秒；
12、水平转动角度±170度，垂直-30度～+90度；
13、转动速度：水平0.1 ～60°/秒，垂直0.1～30°/秒；
14、支持RTP组播模式，支持网络全命令VISCA控制协议；
15、支持登陆浏览器IP网页本地存储；网络口支持远程升级，远程重启，远程复位；
16、支持调用预置位过程图像实现视频冻结功能；支持低功耗休眠/唤醒休眠功耗低于400mW。
17、支持重力感应功能，设备吊装时图像自动翻转，无须手动设置。

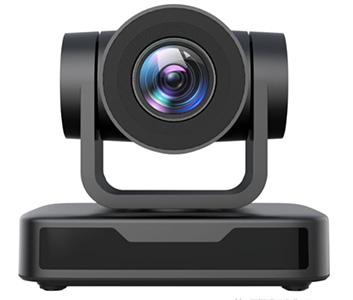

3　高清会议摄像机　SAIBIN赛滨　LC-3600



1、1/2.9英寸500万像素CMOS传感器；输出207万有效像素（1920X1080）；
2、视频信号：1080P30/25/20/15，1080I30/720P60/50/30；
3、镜头：10倍光学变焦，f=4.34～43.4mm，10倍数字变倍；
4、视角：8.8°（窄角）-68.8°（广角），光圈F1.85-F2.43；
5、支持SM-2D和SM-3D数字降噪，信噪比>55dB，低照度0.5Lux(F1.8, AGC ON)；
6、视频调节支持：亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线等功能
7、视频输出支持1路USB2.0，接口：A型口；1路RS232（环通）、1路485控制口；
8、支持H.265、H.264、MJPG、YUV视频压缩格式；
9、支持操作系统：Windows 7,Windows8,Windows10,Mac osx,Linux等操作系统；
10、支持USB通信协议：UVC；支持USB供电；
11、云台支持255个预置位，水平速度：60°/秒，俯仰速度：30°/秒；
12、水平转动角度±170度，垂直-30度～+30度；
13、转动速度：水平0.1 ～60°/秒，垂直0.1～30°/秒；
14、支持重力感应功能，倒装时图像自动翻转，无需手动设置；”
